IfcSpatialStructureElement (空间结构元素)

实体定义:

空间结构元素是可用于定义空间结构的所有空间元素的泛化。该空间结构通常用于提供项目结构来组织建筑项目。

空间项目结构可以根据建筑项目的需要定义尽可能多的分解级别。空间项目结构中的元素包括:

●site as IfcSite
●building as IfcBuilding
●storey as IfcBuildingStorey
●space as IfcSpace

或其集合或部分。复合类型将元素声明为元素本身、聚合(复杂)或分解(部分)。这些类型的解释在ifcspatialstructurelement的每个子类型中给出。

ifcrelaggregegates被定义为一对多关系,用于建立空间项目结构中正好两个层之间的关系。最后,使用ifcrelaggergegates将空间结构的最高级别分配给IfcProject。

ifcspatialstructurelement的子类型通过建立以下关系与其他元素和系统相关:

元素包含:IfcRelContainedInSpatialStructure by inverse attribute containsements,用于将任何元素(如建筑元素、MEP元素等)分配给主要包含它们的空间结构元素。

元素的引用:IfcRelReferencedInSpatialStructure by inverse attribute referencescelements,用于引用空间结构元素中的任何元素,如建筑元素、MEP元素等,其他则为包含该元素的元素。

系统引用:按逆属性ServicedBySystems创建的ifcrelservices,用于引用分配给此空间结构元素的系统,如建筑服务或配电系统、分区系统或结构分析系统。

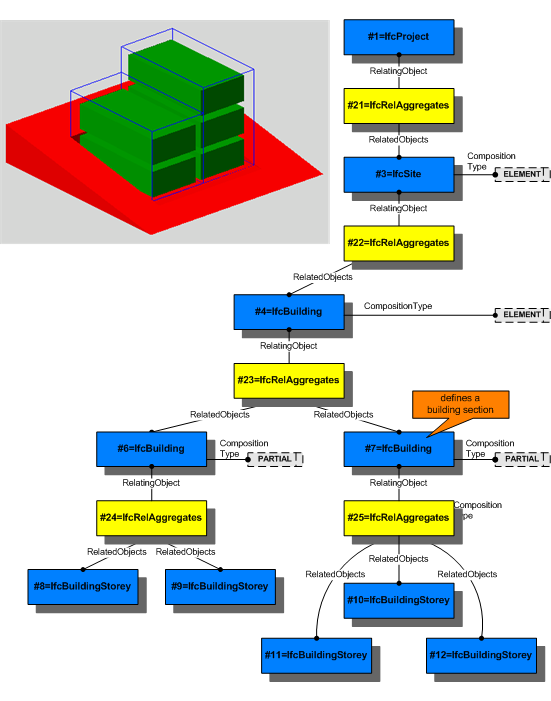

ifcspatialstructurelement的子类型通过使用ifcrelaggregegates关系构建项目空间结构而相互关联。图177显示了使用ifcrelaggregegrates建立空间结构,包括场地、建筑、建筑截面和楼层。在子类型级别提供了更多信息。



非正式提议:

①由ifcrelaggregegates建立的空间项目结构应是非循环的。

②场地不应(直接或间接)与建筑物、楼层或空间相关联。

③建筑物不应(直接或间接)与楼层或空间相关联。

④楼层不应(直接或间接)与空间相关联。
